导读:通过颚式破碎机破碎腔的倾斜布置及负悬挂的结构设计，降低了皮带轮及飞轮的安装高度，从而大大减小了设备的整体高度和喂料高度。

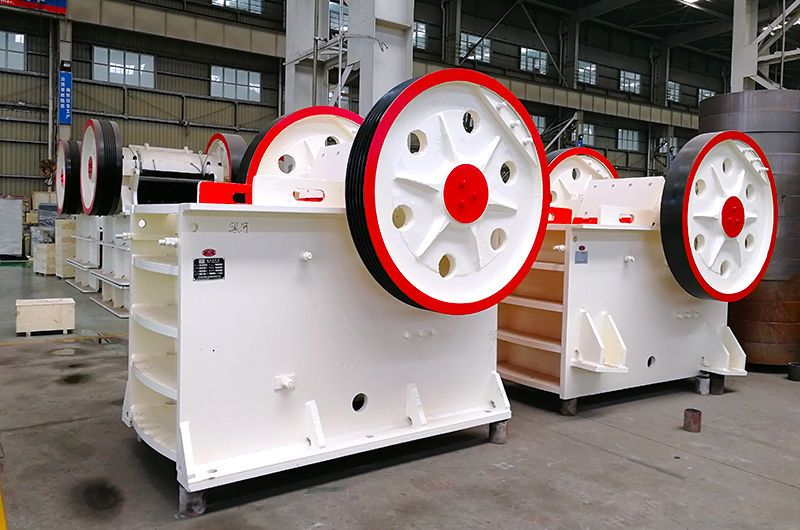

颚式破碎机是破碎中应用非常广泛的设备，以其而广泛应用，新型设备需要具有以下几点：1)外形低小。
通过颚式破碎机破碎腔的倾斜布置及负悬挂的结构设计，降低了皮带轮及飞轮的安装高度，从而大大减小了设备的整体高度和喂料高度。
在井下使用时，硐室高度要求与传统设备相比降低了1／2至2／3，峒室开凿量减少 2／3。
与同规格破碎机的比较见表。
2)破碎比大，可简化破碎流程。
研制成功大破碎比颚式破碎机系列，通过大的破碎比大大简化了破碎工艺流程。
由于工艺流程短，需配备的设备台数减少，需设置的辅助操作岗位也必然少。
设备配置需要的高差降低，土建和施工工程量减少，总图和工艺配置简单。
大幅度节省设备、厂房投资。
运营成本大大降低。
大破碎比颚破的研制成功实现了从根本上简化破碎工艺流程，用两段取代传统的三段破碎的破碎工艺流程。
3)生产能力高、。
由于动颚运动轨迹理想，破碎方向的分量很大，主要输入能量大都用于物料的破碎。
新机型外动颚的往复运动为破碎机提供了可靠的进料保障，并促进排料。
新机型较小的偏心距可获得比同规格传统颚式破碎机大的动颚破碎行程。
因此设备运行平稳，转速提高 10％。
生产能力比传统颚式破碎机高 10％一20％。
小的磨损行 程大大减少了无用功，能耗低。
单机比传统设备1O％ 20％，破碎系统一倍以上。
高效颚式破碎机有着巨大的市场前景 锤式破碎机锤头的挤压铸造工艺方案 华中水泥厂锤式破碎机某部件的改进。
新型外动颚式破碎机的机构主要有5个特点，如图所示。
1)动颚位于破碎腔的外侧，新机型通过活动边板将偏心运动传到外侧的动颚上，没有像传统复摆颚式破碎机那样的偏心连杆套环装置。
2)破碎腔倾角大、腔型深，这有助于给料和排料以及实现大破碎比。
3)皮带轮及飞轮设置在设备中部两侧，实现了负悬挂、大传动角机构。
.jpg)
4)可调颚由悬挂轴悬挂在机架上，下部通过衬板与机架相连，通过调整垫片，可调颚绕悬挂轴旋转以改变排料口大小，控制排料粒度。
5)对大型破碎机，为减轻设备质量、提高刚度，机架为可拆卸式、焊接箱型结构，便于井下狭小空间运输安装移动。
1—拉紧部；2—机架部；3—动颚部；4—可调颚部；5—润滑系统；6—调整部 外动颚式破碎机的一些应用及结构 NC型熟料辊式破碎机研发背景 可逆锤式破碎机振动失衡原因分析和应用对策。
双腔颚式破碎机是一种刚问世不久的新型复摆颚式破碎机，它具有两个破碎腔，具有结构简单、维修方便、效果明显、生产能力高、工艺适应性强等特点可广泛应用于抗压强度在250Mpa以下各种物料的破碎作业。
双腔颚式破碎机的两个破碎腔是以偏心轴为中心对称分布动颚左、右两侧各有一块活动齿板，它们与固定齿板分别组成左、右两个破碎腔，见图1的Ⅰ、Ⅱ，即在传统复摆颚式破碎机活动颚板的另一端增加一个破碎腔。
在这种结构下，破碎机可在双工作行程状态下运行。
当曲柄在角度 a 范围回转时，破碎腔Ⅰ进行物料破碎，而破碎腔Ⅱ进行排料；该类型破碎机是典型的四杆机构动颚为四杆机构的连杆由四杆机构的运动特性知，连杆作平面运动，因此活动齿板也随之作平面运动活动齿板的运动使破碎腔横断面形状发生变化，对物料产生破碎和排 料当曲柄转到360°- a范围时，破碎腔Ⅱ进行破碎，破碎腔Ⅰ进行排料，如此往复循环。
.jpg)
这种形式的破碎机不存在空行程的能量消耗，破碎机的处理能力将提高1倍。
同时，与传统颚式破碎机相比它还具有独特的运动学特性。
双腔颚式破碎机与传统结构不同，比如摇杆和偏心轴的位置和固定颚安装方式等的不同，导致框架结构的变化。
双腔颚式破碎机偏心轴摇臂提供，下面和固定爪可调式的特点确定框架结构不同于传统的颚式破碎机机架。
.jpg)
框架，框架，框架，通过连接件固定连接在一起，通过一个固定的下巴，一个固定颚轴悬挂机架轴承座。
